Групповая потребительская упаковка: виды, технологии и оборудование

Производства в микроэлектронике, приборостроении и смежных отраслях сталкиваются с жесткими требованиями к защите готовой продукции. Компоненты и готовые единицы нуждаются в полной сохранности от механических повреждений, загрязнений и электростатического разряда при транспортировке и хранении. Необходим 100% контроль каждого этапа укладки, поскольку даже единичный дефект приводит к рекламациям и финансовым потерям.

Ручной труд на этапе групповой укладки создает риски несоответствия ориентации, пропусков и неравномерного заполнения тары. Производительность ограничена физическими возможностями операторов, а стабильность качества падает при длительных сменах. При этом традиционные роторные линии и простые автоматы не справляются с частой сменой номенклатуры товара, требуют длительной переналадки и не обеспечивают требуемую точность позиционирования.

Почему традиционные методы укладки теряют актуальность

Ручная укладка или полуавтоматические решения на базе роторных механизмов перестают отвечать текущим задачам производства. Скорость выпуска продукции растет, номенклатура единиц расширяется, а допуски на размещение сокращаются до десятых долей миллиметра. Простые автоматы не поддерживают быструю перенастройку под разные форматы лотков, коробок или пачек. Отсутствие обратной связи приводит к накоплению брака. Гибкость процесса падает, а доля ручного труда остается высокой. Все это увеличивает зависимость от квалификации персонала и замедляет темпы отгрузки, создавая заторы на этапе подготовки готовой продукции к отправке.

Что такое роботизированный комплекс групповой упаковки

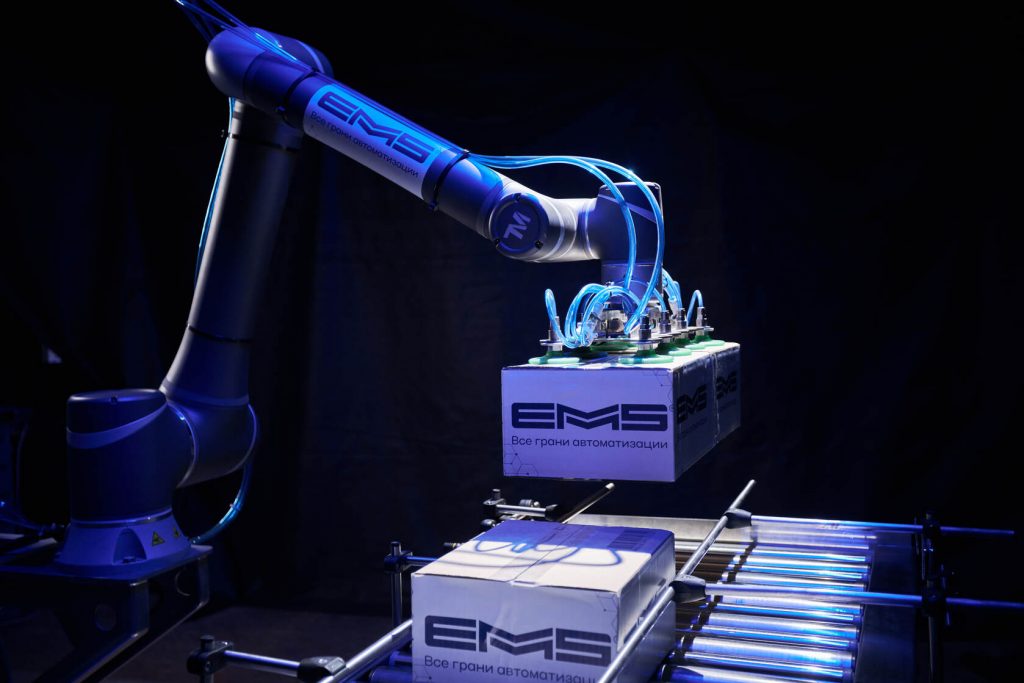

Роботизированный комплекс групповой упаковки (Robotic Case Packing Cell) – интегрированная система, которая объединяет высокоточную укладку продукции в групповую потребительскую упаковку и транспортный контейнер в едином автоматизированном цикле. Основная задача комплекса в замене ручных операций на полностью контролируемый процесс с применением промышленного робота и системы технического зрения. Комплекс обеспечивает точное позиционирование каждой единицы, проверку ориентации и комплектности, минимизацию пустот и повреждений товара.

Задачи и процесс работы комплекса

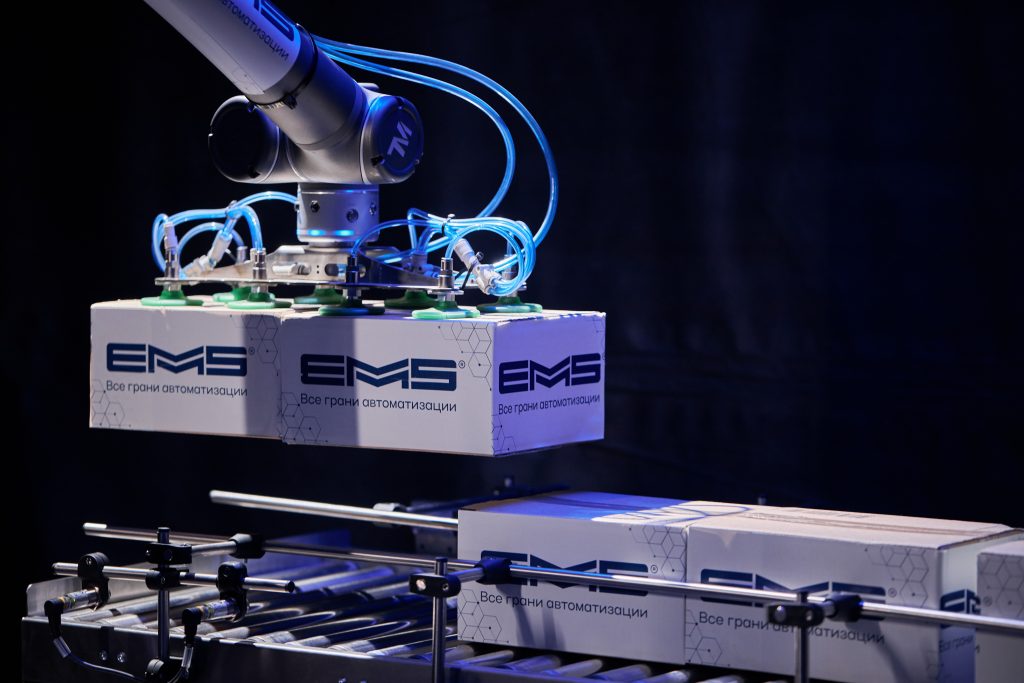

Рассмотрим типовой цикл работы на примере укладки компонентов микроэлектроники в картонный короб и лоток. Продукция поступает по конвейеру в зону захвата после индивидуальной сборки или контроля. Система технического зрения фиксирует положение каждой единицы, определяет ее тип, ориентацию и наличие дефектов. Эти данные передаются в систему управления. На этапе пока не запущена автоматическая подача, модули на конвейер выкладывает оператор вручную. Это позволяет роботу забирать детали с фиксированных позиций. Вакуумный или механический захват поднимает единицу, поворачивает ее в требуемое положение и размещает в таре согласно заданной схеме укладки.

После заполнения слоя или ряда камера повторно сканирует слой для подтверждения правильности размещения. При обнаружении отклонения робот корректирует позицию или сигнализирует о необходимости вмешательства оператора. Заполненный короб автоматически перемещается на этап заклейки или термоусадки. Процесс повторяется непрерывно и обеспечивает стабильную производительность без остановок на отдых оператора.

Виды групповой упаковки

Определив, что значит групповая упаковка, нужно сказать, что она объединяет несколько единиц товара для удобства транспортировки, хранения и продажи. Перед перечислением основных видов групповой упаковки приведем их классификацию по типу материала и методу фиксации.

• Термоусадочный метод – продукция оборачивается термоусадочной полиэтиленовой пленкой с последующим нагревом для плотной фиксации. Применяется для стандартизованных единиц малого и среднего размера.
• Термоупаковочные лотки с пленкой – товар размещается в пластиковом или картонном лотке, после чего накрывается термоусадочной пленкой.
• Картонный короб – единицы укладываются рядами или послойно в гофрированный картонный короб, который затем заклеивается или обвязывается.
• Пачка в потребительской таре – несколько индивидуальных упаковок формируются в пачку, фиксируемую клеем, пленкой или картонным вкладышем.
• Крупногабаритный транспортный контейнер – применяется для крупногабаритной продукции, где единицы размещаются на поддоне с фиксацией стрейч-пленкой или обвязкой.

Каждый тип групповой упаковки подбирается в зависимости от требований к защите, логистике и погрузочно-разгрузочный операциям.

Техническая архитектура решения

Оборудование для групповой упаковки в роботизированном исполнении включает взаимосвязанные элементы. Промышленный робот выбирается с грузоподъемностью от 10 до 50 кг в зависимости от массы единицы продукции и тары, радиусом действия 1400-2200 мм и классом защиты IP54–IP67 для работы в производственной среде. Система технического зрения состоит из промышленных камер (2D или 3D) высокого разрешения, размещаемых над зоной подачи и укладки.

ПО для обработки изображений рассчитывает координаты, определяет ориентацию и контролирует дефекты. Периферия включает сменные захваты (вакуумные, механические, комбинированные), которые робот автоматически меняет при перенастройке. Система управления объединяет контроллер робота, ПЛК, интерфейс оператора и модули связи с конвейерами, датчиками наличия тары и маркировщиками.

Интеграция и преимущества

Внедрение автоматизации производства на базе роботизированного комплекса влияет на производственные показатели:

• Производительность возрастает в 1,5-2,5 раза по сравнению с ручной укладкой.
• Доля брака и последующих рекламаций сокращается за счет 100% визуального контроля на каждом цикле.
• Гибкая модульная архитектура позволяет перестраивать комплекс под новую номенклатуру продукции за 15-40 минут.
• Полная прослеживаемость каждой единицы продукции фиксируется в системе. Это упрощает аудит и сертификацию.
• Снижаются затраты на персонал, уменьшается зависимость от человеческого фактора, растет стабильность работы в трехсменном режиме производства.

Роботизированный комплекс групповой упаковки с техническим зрением превращает финальный этап упаковки в дополнительный рубеж контроля качества. Решение масштабируется – после укладки в коробку возможна интеграция робота-паллетайзера для автоматической формирования грузовых единиц.
